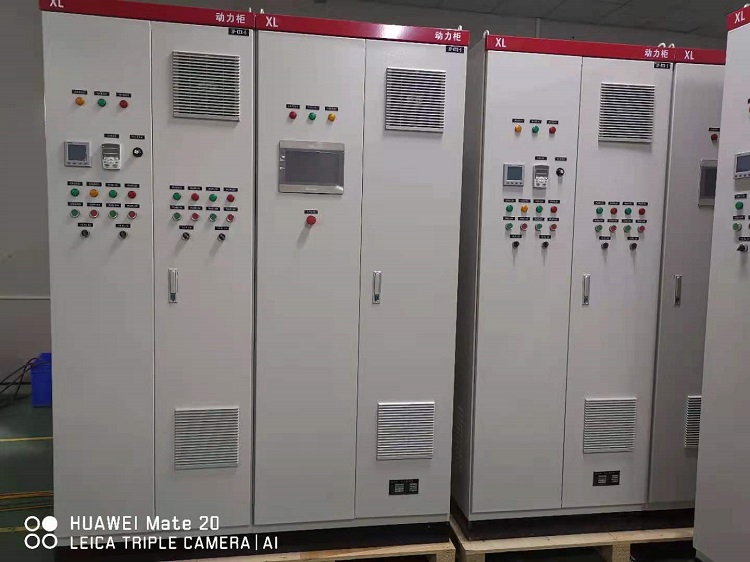

一個好的PLC控制柜離不開工人熟練的技術和設計師科學實用的設計。如何設計合格的PLC控制柜產品呢?我們來談?wù)効刂乒竦幕舅枷牒驮怼?/p>

　　如：對電控柜所需的各種零部件、材料進行綜合統計，分類列出外購成品件匯總表、標準件清單、主要材料消耗定額、輔助材料定額，使采購人員和生產管理部門能夠根據設備制造的需要準備材料和生產準備，便于成本核算。

　　PLC控制柜的基本思想是一種邏輯思維，良好的設計符合邏輯控制規律，可以保證電氣安全，滿足生產工藝要求。然而，為了滿足電氣控制設備的制造和使用要求，必須進行合理的電氣控制工藝設計。這些設計包括電氣控制柜的結構設計、電氣控制柜的總體配置圖、總接線圖設計、電氣組裝圖和各部分接線圖設計。應提供一些技術資料，如元件目錄、進出線編號、主要材料清單等。

　　PLC控制柜總體配置設計

　　PLC控制柜的總體配置設計任務是根據電氣原理圖的工作原理和控制要求，將控制系統劃分為若干部件(這些組成部分稱為組成部分)，根據電氣控制柜的復雜程度將各部件分為若干部件，并根據電氣原理圖的接線關系整理各部件的進、出線號，調整各部件之間的連接?？傮w配置設計以電氣系統總裝配圖和總接線圖的形式表示。圖紙應以原理圖的形式反映各部件的主要部件位置、接線關系、接線方式、干線、管道等。

　　PLC控制柜的電氣總裝圖和接線圖(可根據需要分開組合)是分區設計和協調各部件形成完整系統的依據?？傮w設計應使整個電氣控制系統集中、緊湊。同時，在空間條件下，具有較大噪聲和振動的加熱元件和電氣元件應與其他元件隔離;對于具有多個工位的大型設備，應考慮兩處操作的方便性;控制柜的主電源開關和急?？刂崎_關應置于方便、明顯的位置。

　　總體配置設計的合理與否關系到電氣控制系統的制造和裝配質量，也會影響電氣控制系統性能的實現及其運行、調試和維護的可靠性、便捷性和質量。

　　PLC控制柜的電氣元件劃分：由于各種電氣元件的安裝位置不同，組成完整的電氣控制系統時必須對元件進行劃分。分塊的原理是:

　　1、將具有相似功能的元素組合起來;盡量避免元件間的連接線數量，連接緊密的控制儀表應放置在同一元件內;

　　2、強弱電流控制器要分離，減少干擾;

　　3、外形尺寸、重量相近的電器可組合在一起，以達到整潔美觀的目的;

　　4、為方便電氣控制系統的檢查和調試，應將經常調整、維護的易損壞部件組合起來。
